KETCH400系列水泥聚氨酯砂浆地坪（地金刚）系统
简介

地金钢是聚氨酯地面产品，它是由聚氨酯和无机骨料合成而成，是一种可以在极端工作环境下使用的工业地坪，可以制成滚涂型、自流平型、重载型砂浆型。

特点

u 卓越的物理性能和抗化学腐蚀性能

u 卓越的防水功能

u -40℃to+115℃卓越的耐高温和低温功能

u 卓越的防滑功能

u 高抗冲击性

u 优异的施工性能

应用领域

食品加工厂，冷库，冷藏冷冻区，商业厨房，潮湿及干燥加工区，奶制品厂酿酒厂，蒸馏车间、实验室、化学品加工厂纸浆纸业工)，仓库及储藏区。

产品系列介绍

应用指南

产品颜色种类

物理性能：能适应于最恶劣和特殊的生产环境，它的抗压强度，抗弯，尤其是抗冲击性明显好于现有的耐磨地面和各类环氧地面。汽车厂、钢厂、化工厂及重载仓库都可选用 聚氨酯砂浆地面。

化学性能：聚氨酯砂浆地面能抵抗大多数无机和有机溶液和溶剂的腐蚀，对于醋酸、糖洲、乳酸（牛奶、乳制品），油酸（植物油，动物酯肪），水果酸，柠檬酸等各类食品腐蚀液体都有防腐功能。

1、卓越的水汽渗透功能

因为菲凡士——地金钢是水性聚氨酯材料，它对地表和地下的水汽都有很好的透汽性，不会产生类似环氧树酯类材料因长期在水环境下导致的起泡，脱壳等现象，所以菲凡士——地金钢聚氨酯地面系统也可以称为是“可以呼吸的地面系统”。

2、卓越的耐高温和低温功能：

 独特的菲凡士——地金钢聚氨酯系统只有在温度超过115℃时才会软化，且能在-40℃保持良好的使用性能，而一般环氧类材料能承受的温度极限是0-60℃。（-311，-312，-313，-315都具有耐此温度范围内物理性能但耐热冲击的能力略有不同，-311和-312可承受高温热冲击且适合高温冲洗（施工9毫米））。

菲凡士-313耐热冲击温度达70℃，使用温度在+65℃到-5℃（菲凡士-314）

菲凡士——地金钢聚氨酯系统具有极好的恢复能力，使得它能承受高低温的极端聚变条件，能承受经常性的冷水、热水的冲洗。

3、卓越的防滑功能

 在潮湿的环境中，正确的地面产品系统是提供一个安全，高效工作环境的关键所在，菲凡士聚氨酯系统可提供从光滑到高度纹理的各种表面系统，解决了易于清洁和防滑要求的平衡，使得地面既易于清洁，又可减少操作人员滑倒，跌倒的可能。

4、高抗冲击性能

菲凡士地金钢聚氨酯系统具备比普通混凝土地面，水泥耐磨地面，环氧地面更高的抗冲击性能，可以在频繁交通使用环境下保证更长的使用年限。

5、优异的施工性能

菲凡士地金钢聚氨酯材料快速固化,最大限度的减少了施工时间和养护时间,提高施工速度.

无味、无毒，可以给施工人员带来更安全和环保的环境，而且在施工现场不需要严格的通风条件，减少对外界的污染。

基层含水率要求比环氧地坪低（<10%），可以施工在7天的新建混凝土上。

产品施工工艺介绍

1、基面面处理
2、底涂（视基面状况而定）
3、开槽
4、圆弧角及细部构造的制作
5、大面积水性聚氨酯砂浆涂层施工（施工环境温度15℃-28℃）



基面处理:特别重要的关键步骤，必须打磨处理到位

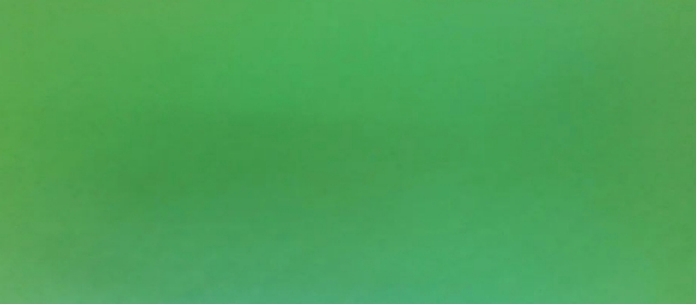

	不扫砂，打底
	扫砂，打底
	不扫砂，不打底

不扫砂，不打底

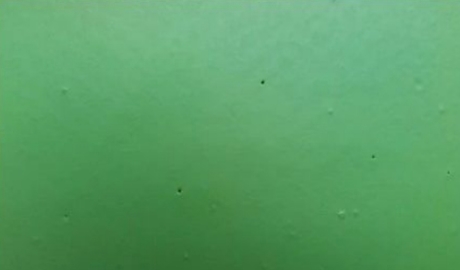

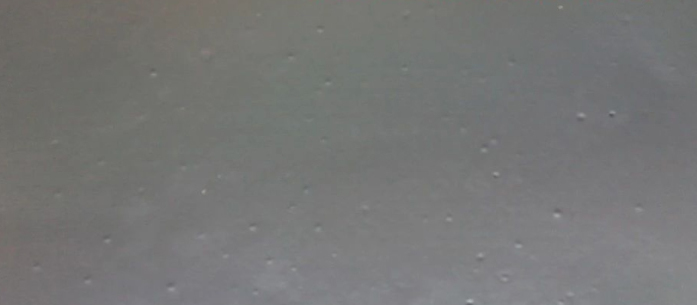

粗孔和深孔基面基面扫秒 填孔 扫砂填孔+1.5mm24N:小孔、细孔、满板暗泡点

扫砂前，刮涂无溶剂环氧清漆，封堵效果好，未见孔洞 粗空基面扫砂填孔，刮无溶剂底漆+1-1.5mm24N，表面无肉眼可辨的针孔，无泡点。

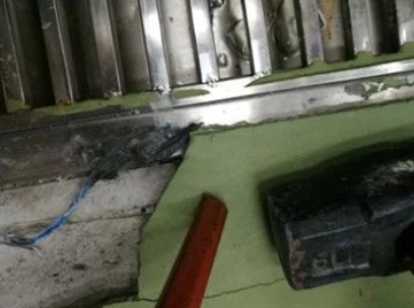

开槽：必须的步骤，能够增聚氨酯砂浆的粘结力。

1.切割锚固槽的意义：因聚氨酯砂浆固化2收缩厉害，切锚固槽，使涂层镶嵌在锚固槽内，形成锚栓效应，防止涂层开裂脱层。



2.切割锚固槽的工具：开槽工具要专业——多片切割机、带吸尘器





3. 切割锚固槽的要求：哪些地方开槽？多深？多宽？开槽间隔？



（1）沟槽的深度与宽度应为涂层系统厚度的两倍；



（2）墙根：沟槽距墙约8-10cm与墙体保持平行；



（3）柱子基座周围：距柱沿8-10cm绕割；



（4）设备周围：方形绕割，中间“+”形切割；



（5）大面积部位：呈网状切割，缝槽间隔不大于5米，间隔越小越好；



（6）伸出地面的管道周围、落水口周围；



（7）在入口、施工边界、施工缝、裂缝、间隔连接、门道、下水道、穿过地板的中心也都应设有锚固槽；



（8）用强力真空吸尘器吸干净沟槽内的灰尘。



细部构造制作：基面处理时同步完成。

圆弧角的制作：

1. 将需要施工圆弧角的部位(平面、立面)用角磨机打磨

2. 按“细部构造图”要求开槽，并打磨出工作面。

3. 除尘、用真空吸尘器将槽缝里的灰尘吸干净。

4. 在施工圆弧角的部位(平面、立面)涂或刷涂“无溶剂环氧底漆”或“无溶剂环氧中层漆”。

5. 待底漆胶凝时，用“WR”在底漆上制备圆弧角。

6. 在圆弧角上辊涂或刷涂“TC”1-2遍，每遍0.3-0.5kg/m²。

WR

TC

大面积施工水性聚氨酯砂浆——关于产品的混合搅拌

搅拌器的选择和搅拌桶

大面积镘涂施工要点:

1、施工组织：要形成施工流水节拍

快速搅拌、快速送料、快速开馒平、及时消泡辊筒辊碾，各工序之间紧张有序、衔接顺畅，形成有效的施工流水节拍。

因涂层胶凝固化快，应在已铺涂层还能流动流平时，完成新铺涂层与已铺涂层之间的边界搭接，实现涂层的整体流平。所以，必须按运料、拌料、送料涂(或摊铺)、辊简消泡和辅助工作等工序分配好人员班组，各工序紧密配合、有序衔接，形成高效的施工流水节拍，在涂层还来得及流动流平之前完成各步骤工作。

2、施工环境温度和基面温度（现场配备温度、湿度计并确保其有效可用。）

施工环境温度：15-28℃

施工环境相对湿度：不高于85%

涂料须事先放置在符合要求的施工环境温度中至少24小时，必要时采用空调控温。

3、按要求混制水性聚氨酷砂浆涂料料

(1) 温度：须事先将待用材料置于18-25℃温度条件下放置至少24小时；

(2) 搅拌设备：必须采用双轴螺环搅拌机或行星式搅拌机，确保短时内极高的搅拌分散混匀效果；不得手动混合材料，仅允许使用机械混合。

(3) 搅拌顺序和时间：先把A组分充分搅匀，再加入B组分，搅拌约35-40秒。边搅边均匀地同时倒入C组分 (骨粉料) 和组分D(色料)，在15-20秒倒完。进一步搅拌1.5-2 分钟，确保得到均一的混合物，且色料分散均匀。搅拌混合期间，还需使用直边刮刀将沾在容器侧面的原料刮下，以确保最终完全混合。

4、各产品施工要点:

(1)MF和MD自流平涂料施工

采用钢镘刀将其涂覆至所需厚度，在涂的同时，立即用消泡辊筒在涂层表面来回滚动一遍，将涂层中的空气排出。

(2) UD厚层砂浆铺设

大面积施工采用摊铺机摊铺至所需厚度，并用长把刀、钉钯或短柄镘刀平摊铺搭接处和摊铺机摊铺不到的局部位置，并立即用尼龙滚筒进行倒滚，除去刀痕和搭接痕。

注意：过度使用刀抹涂或辊筒倒滚会将树脂带到表层，从而降低表层的防滑性。

小面积施工可采用涂施工

在坡面上施工时，为降低流淌，每混制一套50kg材料时，可额外添加约10%(重量为3.5-4.0kg)的C组分骨粉。

(3)WR施工

WR主要用于细部构造，采用适当工具可制作圆弧角和其它形状的嵌条。施工WR前，须先涂刷无溶剂环氧底涂，用量0.15-0.2kg/m²均匀涂覆。在无溶剂环氧底涂保持粘质状态时施工WR砂浆，如底涂已固化、无粘性，则需除去表面污物，重新涂刷底涂。

用钢镘刀、圆弧刀及其它合适工具施工 WR，并压实抹平，并使用辊、刷轻刷砂浆表面，封闭表面空隙。在20℃时硬化时间为10 小时以上，可进入下一步工序。

(4)TC施工

TC常用作构造砂浆表面的饰面层，也可用作 UD厚层砂浆的罩面。

主要采用中短毛辊筒辊涂，用辊筒将料浆压辊到表面中，确保将地面完全漫润然后轻轻拉回辊筒，达到涂膜可流平所需的厚度。每层用量(0.3-0.4 )kg/m/( 0.2-0.3)mm。

直接在基材上涂一层TC(1.0-1.5kg/m)并撒播特选防滑骨料，然后再薄涂一凡士地坪层TC进行密封，可实现止滑纹理。

典型的涂装体系

1、MF中荷载水性聚氨酯砂浆自流平地坪涂层(3mm)铺设

2、MF中荷载水性聚氨酯砂浆自流平地坪涂层(4mm)铺设

3、MD重荷载水性聚氨酯砂浆自流平地坪涂层(4.5-6mm)铺设

4、UD重荷载水性聚氨酯砂浆防滑地坪涂层( 6-9mm)铺设

5、WR用于圆弧角铺设
